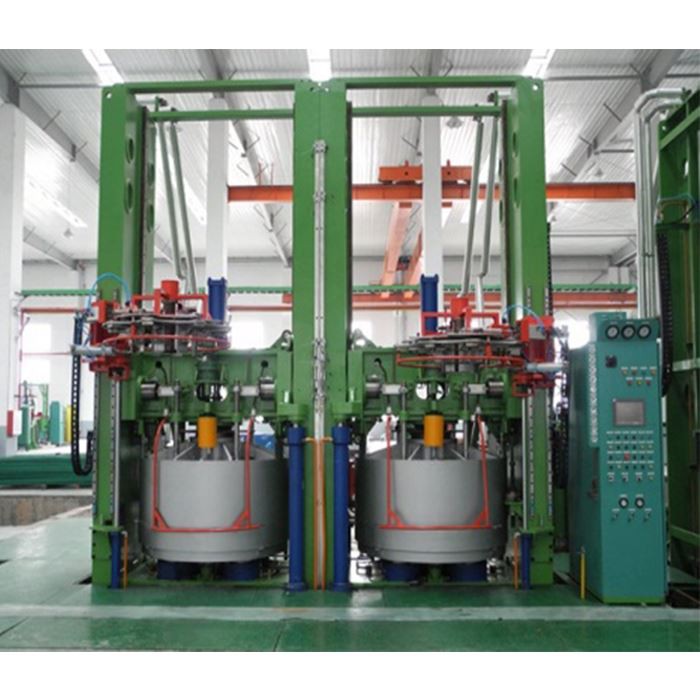

پرس تایر پخت

پرس پخت لاستیک را می توان برای پخت PCR ، TBR ، OTR ، تایر بایاس و غیره استفاده کرد.

ارسال درخواست

معرفی محصول

Product description

پرس پخت لاستیک (ماشین لاستیک&؛ لاستیک).

پرس کیورینگ عمدتا دارای انواع زیر است:

پرس پخت لاستیک برای PCR و LTR (نوع مکانیکی با عنوان)

این پرس پرس از نوع مکانیکی بوده و تیر به صورت عمودی حرکت کرده و جهت بارگیری و تخلیه تایر کج می شود. مکانیزم مرکزی از نوع BOM است و قالب پخت با پلیت گرم می شود. این پرس پرس مجهز به دو ستون چاک لودر عمودی ، دستگاه بارگیری دو سیلندر از نوع واگن برقی و واحد برش قالب به سبک نوار طرفدار است. بر اساس درخواست مشتری ، دستگاه تنظیم قالب برقی ، دستگاه رانندگی SMO ، PCI و نگهدارنده تایر سبز در دسترس است.

این پرس پرس از PLC برای کنترل زمان واقعی استفاده می کند. این می تواند تنظیمات پارامترها را در طول چرخه پخت و جمع آوری/نگهداری داده ها در زمان واقعی ، هشداردهنده ، در نتیجه پارامترهای تاریخی پرسش بصری را نیز می توان از طریق این سیستم انجام داد. با رابط اترنت ، مدیریت گروه مطبوعات در دسترس است.

این پرس پرس برای پخت PCR ، LTR و تایرهای بایاس با نیتروژن یا بخار که به عنوان محیط پخت استفاده می شود ، کاربرد دارد.

Tyre curing press for PCR and LTR

مورد		واحد	مشخصات
			1400		1600	1665		1730
اندازه را فشار دهید			55’’		63.5’’	65.5’’		68’’
حفره پخت شماره			2		2	2		2
شناسه Mold Shield		میلی متر	Φ1400		Φ1620	Φ1665		Φ1730
حداکثر نیروی بسته شدن قالب		KN	2890X2		4300X2	4500X2		5000X2
ارتفاع قالب		میلی متر	241-500		254-635	400-660		400-750
مکانیزم مرکز			BOM		BOM	BOM		BOM
قطر مهره تایر		که در	14-20		16-24.5	16-24.5		19-24.5
حداکثر OD لاستیک سخت شده	SGM	میلی متر	Φ970		Φ1135	Φ1225		Φ1260
	قالب 2 تکه	میلی متر	Φ1000		Φ1270	Φ1335		Φ1380
حداکثر عرض بخش تایر مقاوم		میلی متر	360		450	450		500
حداکثر ارتفاع لاستیک سبز		میلی متر	600		890	890		1100
قالب طراحی شده زمان باز/بسته شدن		s	60		60	60		90
حداکثر بار VCL		کیلوگرم	100		100	100		150
حداکثر وزن قالب		کیلوگرم	4300		5600	6500		6500
حداکثر فشار خارجی		MPa	1.4
حداکثر فشار داخلی		MPa	2.8
فشار هیدرولیک آب		MPa	2.1-2.5
فشار هوای فشرده		MPa	0.7
فشار هوا را کنترل کنید		MPa	0.35
ابعاد ماشین		m	5.7x5.9x4.5	4.5x5.2x5.0			4.6x5.2x5.0		5.0x5.2x5.0
حداکثر نوع لاستیک			8.25R20	340/85R24			380/70R24		380/85R24

پرس پخت لاستیک برای LTR و TBR (نوع مکانیکی با عنوان)

این پرس پرس از نوع مکانیکی بوده و تیر به صورت عمودی حرکت کرده و جهت بارگیری و تخلیه تایر کج می شود. مکانیسم مرکزی از نوع BOM است و قالب پخت توسط گنبد بخار گرم می شود. این پرس پرس مجهز به دو ستون چاک لودر عمودی ، دستگاه بارگیری دو سیلندر از نوع واگن برقی و واحد برش قالب به سبک نوار طرفدار است. طبق درخواست مشتری ، دستگاه تنظیم قالب برقی ، دستگاه رانندگی SMO ، PCI و نگهدارنده لاستیک سبز موجود است.

این پرس پخت برای پخت لاستیک های LTR ، TBR و بایاس با نیتروژن یا بخار استفاده می شود که به عنوان محیط پخت استفاده می شود.

Tyre curing press for LTR and TBR

مورد		واحد	مشخصات
			1310	1525	1585		1600		1650
اندازه را فشار دهید			55’’	63.5’’	65’’		65.5’’		68’’
حفره پخت شماره			2	2	2		2		2
شناسه Mold Shield		میلی متر	Φ1310	Φ1525	Φ1585		Φ1600		Φ1650
حداکثر نیروی بسته شدن قالب		KN	2890x2	4220x2	4450x2		4500x2		5500x2
ارتفاع قالب		میلی متر	241-500	254-635	400-650		400-650		400-750
مکانیزم مرکز			BOM	BOM	BOM		BOM		BOM
قطر مهره تایر		که در	14-20	16-24.5	16-24.5		16-24.5		22-28
حداکثر OD لاستیک سخت شده	SGM	میلی متر	Φ935	Φ1085	Φ1135		Φ1150		Φ1220
	قالب 2 تکه	میلی متر	Φ1000	Φ1270	Φ1320		Φ1345		Φ1400
حداکثر عرض بخش تایر مقاوم		میلی متر	350	450	450		450		500
حداکثر ارتفاع لاستیک سبز		میلی متر	750	890	890		890		1100
قالب طراحی شده زمان باز/بسته شدن		s	60	60	60		60		90
حداکثر بار VCL		کیلوگرم	100	100	100		100		150
حداکثر وزن قالب		کیلوگرم	5500	5500	6500		6500		6500
حداکثر فشار خارجی		MPa	0.7
حداکثر فشار داخلی		MPa	2.8
فشار هیدرولیک آب		MPa	2.1-2.5
فشار هوای فشرده		MPa	0.7
فشار هوا را کنترل کنید		MPa	0.35
ابعاد ماشین		m	5.7x5.9x4.5	4.5x5.2x5.0		4.6x5.2x5.0		4.6x5.2x5.0	4.9x6.5x5.3
حداکثر نوع لاستیک			7.5R20	11.00R20		425/65R22.5		445/65R22.5	440/65R28

پرس پخت لاستیک برای LTR و TBR (نوع افقی مکانیکی)

این پرس پرس از نوع مکانیکی بوده و تیر به صورت عمودی حرکت کرده و جهت بارگیری و تخلیه تایر کج می شود. مکانیزم مرکزی از نوع BOM است و قالب پخت با پلیت گرم می شود. این پرس پخت مجهز به بارگیر چاک عمودی تک یا دو ستون ، دستگاه تخلیه دو سیلندر نوع چرخ دستی و واحد برش قالب قالب است. طبق درخواست مشتری ، دستگاه تنظیم قالب خودکار ، دستگاه رانندگی SMO ، PCI و نگهدارنده تایر سبز در دسترس است.

Tire curing press for LTR and TBR

مورد		واحد	مشخصات
مورد		واحد	1400	1525	1665
اندازه را فشار دهید			55’’	63.5’’	65.5’’
حفره پخت شماره			2	2	2
شناسه Mold Shield		میلی متر	Φ1400	Φ1600	Φ1665
حداکثر نیروی بسته شدن قالب		KN	2890x2	4300x2	4500x2
ارتفاع قالب		میلی متر	300-560	254-635	400-650
مکانیزم مرکز			BOM	BOM	BOM
قطر مهره تایر		که در	17-24	16-24.5	16-24.5
حداکثر OD لاستیک سخت شده	SGM	میلی متر	Φ970	Φ1135	Φ1225
حداکثر OD لاستیک سخت شده	قالب 2 تکه	میلی متر	Φ1070	Φ1270	Φ1310
حداکثر عرض بخش تایر مقاوم		میلی متر	360	450	450
حداکثر ارتفاع لاستیک سبز		میلی متر	600	890	890
قالب طراحی شده زمان باز/بسته شدن		s	60	65	65
حداکثر بار VCL		کیلوگرم	100	100	100
حداکثر وزن قالب		کیلوگرم	4000	5500	6500
حداکثر فشار خارجی		MPa	1.4
حداکثر فشار داخلی		MPa	2.8
فشار هیدرولیک آب		MPa	2.1-2.5
فشار هوای فشرده		MPa	0.7
فشار هوا را کنترل کنید		MPa	0.35
ابعاد ماشین		m	6.5x5.0x4.2	4.5x5.2x5.1	4.6x5.2x5.1
حداکثر نوع لاستیک			8.25R20	340/85R24	380/70R24

پرس پخت لاستیک برای OTR (نوع افقی مکانیکی)

این پرس پرس از نوع مکانیکی دو قالب است که تیر برای بارگیری و تخلیه تایر به صورت عمودی و افقی حرکت می کند. مکانیسم مرکزی از نوع BOM است و قالب پخت توسط گنبد بخار گرم می شود. این پرس پخت مجهز به دو ستون چاک لودر عمودی برای بارگیری و تخلیه لاستیک ها ، تحت واحد جدا کننده نوع تپه و دستگاه تخلیه نوع کج است. بنا به درخواست مشتری ، دستگاه تنظیم قالب برقی ، دستگاه رانندگی SMO و نگهدارنده لاستیک سبز موجود است.

این پرس پرس برای پخت لاستیک های شعاعی و بایاس کشاورزی با نیتروژن یا بخار استفاده می شود که به عنوان محیط پخت استفاده می شود.

Tyre curing press for OTR

مورد		واحد	مشخصات
			1815
اندازه را فشار دهید			72’’
حفره پخت شماره			2
شناسه Mold Shield		میلی متر	Φ1815
حداکثر نیروی بسته شدن قالب		KN	7500x2
ارتفاع قالب		میلی متر	330-750
مکانیزم مرکز			BOM
قطر مهره تایر		که در	20-34
حداکثر OD لاستیک سخت شده	SGM	میلی متر	Φ1260
	قالب 2 تکه	میلی متر	Φ1580
حداکثر عرض بخش تایر مقاوم		میلی متر	620
حداکثر ارتفاع لاستیک سبز		میلی متر	1450
قالب طراحی شده زمان باز/بسته شدن		s	118
حداکثر بار VCL		کیلوگرم	400
حداکثر وزن قالب		کیلوگرم
حداکثر فشار خارجی		MPa	1.0
حداکثر فشار داخلی		MPa	3.0
فشار هیدرولیک آب		MPa	2.1-2.5
فشار هوای فشرده		MPa	0.7
فشار هوا را کنترل کنید		MPa	0.35
ابعاد ماشین		m	6.1x7.3x8.0
حداکثر نوع لاستیک			23.5-25

پرس پخت لاستیک برای OTR (نوع کج مکانیکی)

این پرس پرس از نوع مکانیکی است که دارای یک حفره است و تیر به صورت عمودی حرکت می کند و برای بارگیری و تخلیه تایر کج می شود. مکانیسم مرکزی از نوع BOM است و قالب پخت توسط گنبد بخار گرم می شود. این پرس پخت مجهز به بارگیر چاک عمودی تک ستونی برای بارگیری و تخلیه لاستیک ها و واحد برش قالب قالب است. طبق درخواست مشتری ، دستگاه تنظیم قالب برقی ، دستگاه رانندگی SMO ، PCI و نگهدارنده لاستیک سبز موجود است.

این پرس پرس برای پخت لاستیک های شعاعی مهندسی و لاستیک های بایاس با نیتروژن یا بخار استفاده می شود که به عنوان محیط پخت استفاده می شود.

Tire curing press for OTR

مورد		واحد	مشخصات
مورد		واحد	1050	1145	1170	1220	1900	2160	2235	2565
اندازه را فشار دهید			42’’	45’’	46’’	48’’	75’’	85’’	88’’	101’’
حفره پخت شماره			2	2	2	2	1	1	1	1
شناسه Mold Shield		میلی متر	Φ1050	Φ1145	Φ1170	Φ1220	Φ1900	Φ2160	Φ2235	Φ2565
حداکثر نیروی بسته شدن قالب		KN	1370X2	1715X2	1715X2	1800X2	6470	8430	9510	13685
ارتفاع قالب		میلی متر	155-381	200-430	200-460	250-510	380-720	500-870	500-920	600-1070
مکانیزم مرکز			BOM	BOM	BOM	BOM	BOM	BOM	BOM	BOM
قطر مهره تایر		که در	12-16	12-18	13-20	13-20	20-32	20-38	20-38	24-46
حداکثر OD لاستیک سخت شده	SGM	میلی متر	Φ750	Φ770	Φ810	Φ850	Φ1350	Φ1450	Φ1600	Φ1981
حداکثر OD لاستیک سخت شده	قالب 2 تکه	میلی متر	Φ800	Φ820	Φ850	Φ900	Φ1600	Φ1800	Φ1880	Φ1880
حداکثر ارتفاع لاستیک سبز		میلی متر	450	550	550	550	1260	1467	1600	1880
قالب طراحی شده زمان باز/بسته شدن		s	25	25	27	27	86	106	106	129
حداکثر بار VCL		کیلوگرم	60	60	60	60	600	800	800	1060
حداکثر وزن قالب		کیلوگرم	2500	2500	2500	3000				25000
حداکثر فشار خارجی		MPa	1.4	1.4	1.4	1.4	0.7	0.7	0.91	0.91
حداکثر فشار داخلی		MPa	2.8	2.8	2.8	2.8	2.8	2.8	2.8	2.8
فشار هیدرولیک آب		MPa	2.1-2.5	2.1-2.5	2.1-2.5	2.1-2.5	2.1-2.5	2.1-2.5	2.1-2.5	1.8-2.1
فشار هوای فشرده		MPa	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7
فشار هوا را کنترل کنید		MPa	0.25-0.35	0.25-0.35	0.25-0.35	0.25-0.35	0.35	0.35	0.35	0.35
عرض لبه PCI		میلی متر	76-203	100-285	2.8100-310	100-310	495
ابعاد ماشین		m	3.6x5.3x3.0	4.6x5.2x4.0	4.6x5.5x4.0	4.7x5.5x3.9	7.2x6.6x6.3	5.1x5.4x7.5	5.4x5.4x7.5	5.4x7.4x8.5
حداکثر نوع لاستیک			215R15	7.00R16	37.50R16	8.25R16	14.00R25	23.5R25	26.5R25	29.5R29

توجه: در تمام نمودارهای بالا ، به عنوان حداکثر. OD و Max. عرض بخش تایر مقاوم به ابعاد قالب ، حداکثر مربوط می شود. OD نشان داده شده در جدول بالا مقادیر تخمینی هستند.
